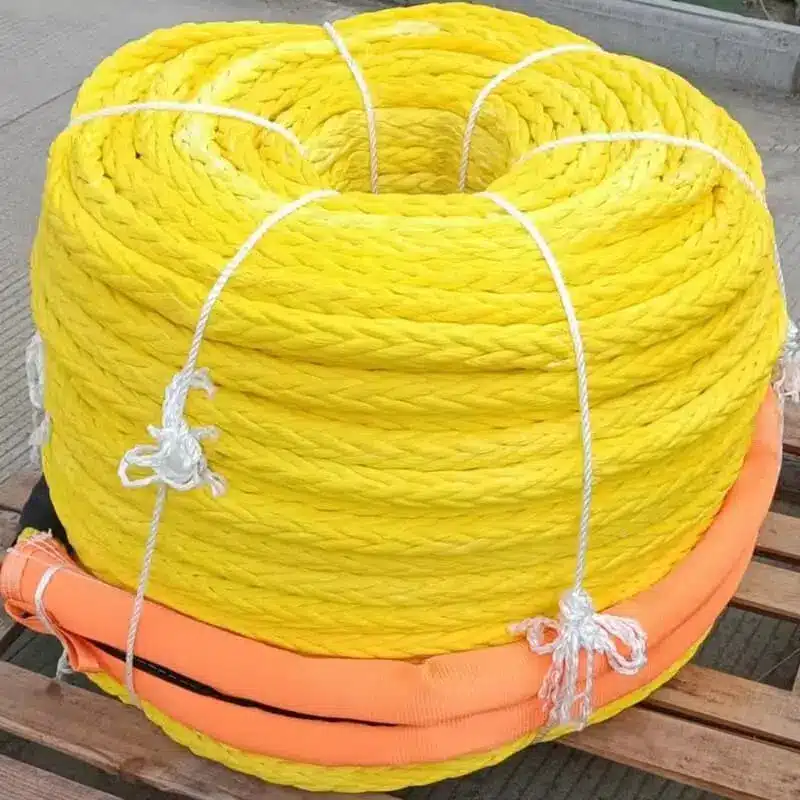

HMPE 계류 로프
상선용 고강도 계류줄
듀라코딕스 HMPE 계류 로프는 높은 강도, 가벼운 무게 및 안정적인 취급이 요구되는 상업용 선박 계류용으로 설계되었습니다.
이러한 고성능 HMPE 로프는 유조선, 벌크선, 컨테이너선, LNG/LPG 운반선, 해양 플랜트 선박 및 기타 상선에서 주 계류선으로 널리 사용됩니다.
HMPE 계류 로프
- 높은 파단 강도
- 강철 와이어 로프보다 가볍습니다.
- 뛰어난 자외선 차단 기능
- 물 위에 뜬다
- 최소 신장률(3~5%에 불과)
- 손쉬운 취급 및 재접합
- 낮은 수분 흡수율
- 강철 와이어 계류 로프의 대안
HMPE 계류 로프란 무엇입니까?
HMPE 계류 로프는 고탄성 폴리에틸렌 섬유로 만들어진 고성능 합성 계류 로프입니다.
HMPE는 높은 인장 강도, 낮은 무게 및 낮은 신축성을 결합하여 기존의 강철 와이어 로프보다 훨씬 가벼운 고강도 해상 계류선을 만들 수 있도록 합니다.
HMPE라는 용어는 해양 로프 산업에서 흔히 사용되며, UHMWPE는 이러한 고성능 섬유를 생산하는 데 사용되는 초고분자량 폴리에틸렌 소재를 의미합니다.
상업용 선박 계류에 있어서는 재질만으로는 적절한 로프를 결정하기에 충분하지 않습니다. 로프 구조, HMPE 로프 강도, SDMBL, LDBF, 계류용 꼬리, 아이 스플라이스, 쐐기, 페어리드 및 마모 방지 장치 등 모든 요소를 종합적인 계류 시스템의 일부로 고려해야 합니다.
HMPE 계류 로프 구조물
8가닥 HMPE 계류 로프
8가닥 구조는 높은 파단 강도를 유지하면서도 뛰어난 유연성과 취급성을 제공합니다.
계류선을 자주 펼치고, 회수하고, 보관해야 하는 선박에 적합합니다.
다음에서 이용 가능:
- 맞춤형 아이 스플라이스
- 마찰 보호
- 맞춤 길이
- 다양한 색상
- 프로젝트별 인증
12가닥 HMPE 계류 로프
당사의 12가닥 HMPE 로프는 고성능 계류선에 가장 일반적으로 선택되는 구조 중 하나입니다.
이 소재는 비교적 작은 직경에서 높은 인장 강도를 제공하며, 동시에 접합 및 검사가 용이합니다.
일반적인 적용 분야는 다음과 같습니다.
- 유조선
- 벌크선
- 컨테이너선
- LNG 및 LPG 선박
- 해양 선박
- 예인선 및 작업선
이중 꼬임 HMPE 계류 로프
마모에 노출되는 환경이 열악한 시스템의 경우, Duracordix는 하중 지지력이 뛰어난 HMPE 코어와 외부 보호 재킷(폴리에스터 또는 UHMWPE 재킷)으로 구성된 이중 편조 구조를 제공할 수 있습니다.
이 재킷은 계류 로프가 쐐기, 페어리드 및 기타 갑판 장비를 통과할 때 코어를 보호하는 데 도움이 됩니다.
최상의 보호를 위해 저희 제품 사용을 권장합니다. 쐐기 라이너 (고정 장치라고도 함)
테스트 및 품질 보증
해상 계류 프로젝트의 경우, 완성된 로프는 원섬유 강도뿐만 아니라 전체 라인으로서의 강도를 평가해야 합니다.
16mm HMPE 계류 로프
20mm HMPE 계류 로프
36mm HMPE 계류 로프
프로젝트 요구사항에 따라 Duracordix는 다음과 같은 서비스를 제공하거나 준비해 드릴 수 있습니다.
- 제조업체 시험 인증서
- 파괴하중 시험
- 자재 문서화
- 로프 식별 및 추적성
- 접합부 검사
- 제3자 검사
- 선급협회 인증(CCS, BV, ABS, DNV 또는 RINA)
합의된 로프 사양에 따라 ISO 2307, MEG4와 같은 해당 표준에 따라 테스트를 수행할 수 있습니다.
기술 탭
높은 강도 대 중량 비율
HMPE는 기존 강철 와이어 로프에 비해 무게는 훨씬 가볍지만 높은 인장 강도를 제공합니다.
낮은 신장률
일반적인 파단 신장률은 대략 다음과 같습니다. 3–5%, 건설 방식에 따라 다릅니다.
가볍고 다루기 쉬움
로프 무게가 가벼워지면 설치, 회수 및 선상 취급이 더욱 쉬워집니다.
떠 있는
일반적인 HMPE의 비중은 대략 다음과 같습니다. 0.97, 그 결과, 지붕이 없는 대부분의 구조물은 물에 뜰 수 있게 됩니다.
낮은 수분 흡수율
HMPE는 수분 흡수율이 매우 낮고 습한 해양 환경에서도 일관된 취급 특성을 유지합니다.
내마모성
HMPE는 우수한 내마모성을 제공하며, 접촉이 잦은 부위에는 추가적인 마찰 방지 처리를 적용할 수 있습니다.
해양 및 화학 물질 저항성
HMPE는 해수, 기름 및 해양 환경에서 흔히 접하는 여러 화학 물질에 대한 우수한 내성을 제공합니다.
HMPE 계류 로프 크기표
| 지름 | 지름 | 무게 | 케이텍스 | 케이텍스 | 엠비엘 | 엠비엘 |
|---|---|---|---|---|---|---|
| mm | 인치 | kg/100m | 기준 | 오류 | 톤 | kN |
| 12 | 1/2 | 8.8 | 87 | 5% | 12.12 | 121 |
| 14 | 9/16 | 12 | 119 | 5% | 15.4 | 153 |
| 16 | 5/8 | 15.5 | 151 | 5% | 20.6 | 205 |
| 18 | 3/4 | 19 | 190 | 5% | 23.9 | 238 |
| 20 | 13/16 | 23 | 225 | 5% | 28.99 | 289 |
| 22 | 7/8 | 28 | 276 | 5% | 33 | 322 |
| 24 | 1 | 37 | 368 | 5% | 38 | 371 |
| 28 | 1-1/8 | 50 | 490 | 5% | 57.5 | 562 |
| 32 | 1-5/16 | 62.5 | 621 | 5% | 68.5 | 671 |
| 36 | 1-1/2 | 77 | 767 | 5% | 80.4 | 789 |
| 40 | 1-5/8 | 87 | 868 | 5% | 98.2 | 964 |
| 44 | 1-3/4 | 96 | 955 | 5% | 118 | 1,158 |
| 48 | 2 | 114 | 1137 | 5% | 139 | 1,364 |
| 56 | 2-1/4 | 159 | 1547 | 5% | 184 | 1,805 |
| 60 | 2-1/2 | 180 | 1784 | 5% | 199 | 1,952 |
| 64 | 2-5/8 | 209 | 2021 | 5% | 222 | 2,178 |
| 72 | 3 | 268 | 2598 | 5% | 274 | 2,688 |
| 80 | 3-1/4 | 328 | 3195 | 5% | 333 | 3,266 |
| 88 | 3-1/2 | 427 | 4170 | 5% | 390 | 3,825 |
| 96 | 3-3/4 | 509 | 4970 | 5% | 455 | 4,463 |
표준 길이:
150m / 220m / 맞춤 길이
다른 사이즈는 요청 시 제공 가능합니다.
기술 참고 사항:
MBL(최소 파괴 하중) 값은 명목상의 사양이며 로프 구조 및 테스트 조건에 따라 달라질 수 있습니다.
상업용 선박 계류:
로프를 선택할 때는 SDMBL(선박 설계 최소 파괴 하중), LDBF(라인 설계 파괴력), 해당되는 경우 요구되는 MBL(최대 파괴 하중) 및 선박의 계류 방식을 고려해야 합니다.
유조선
SDMBL 및 LDBF가 명확하게 정의된 선박 계류 시스템에 사용되는 고강도, 경량 주 계류선.
벌크선 및 컨테이너선
잦은 항만 작업에 적합한, 다루기 쉬운 합성 소재 계류선.
LNG 및 LPG 선박
고강도, 정밀한 신장률 제어 및 프로젝트별 인증이 요구되는 용도에 적합한 HMPE 계류선.
해양 선박
가벼움 해상 계류 로프 솔루션 지원선 및 까다로운 해상 작전에 적합합니다.
예인선 및 작업선
갑판 공간, 조작성 및 높은 로프 강도가 중요한 경우에 적합한 컴팩트한 HMPE 라인입니다.
HMPE 계류 로프와 나일론, 폴리에스터 및 강철 와이어 로프 비교
계류 로프의 재질은 하중을 받을 때 각기 다른 거동을 보입니다. 적절한 재질 선택은 선박 종류, 필요한 강도, 신축성, 취급 용이성, 마모 노출 정도 및 계류 시스템 설계에 따라 달라집니다.
| 기술적 특징 | HMPE 계류 로프 | 나일론 계류 로프 | 폴리에스터 계류 로프 | 강철 와이어 로프 |
|---|---|---|---|---|
| 무게 | 매우 가볍다 | 보통의 | 보통의 | 무거운 |
| 강도 대 무게 비율 | 매우 높음 | 보통의 | 보통의 | 낮추다 |
| 연장 | 낮은 | 높은 | 보통의 | 매우 낮음 |
| 에너지 흡수 | 낮음~중간 | 높은 | 보통의 | 낮은 |
| 부식 | 녹슬지 않습니다 | 녹슬지 않습니다 | 녹슬지 않습니다 | 부식될 수 있음 |
| 수분 흡수 | 최소 | 더 높은 | 낮은 | 해당 없음 |
| 손질 | 쉬운 | 쉬움~중간 | 쉬움~중간 | 더 어려운 |
| 유연성 | 높은 | 높은 | 높은 | 상대적으로 뻣뻣함 |
| 내마모성 | 높은 곳에 적절한 보호 장치를 착용하십시오. | 좋은 | 좋은 | 높지만 부식 및 끊어진 전선의 영향을 받습니다. |
| 자외선 저항성 | 좋은 | 보통의 | 매우 좋은 | 해당 사항 없음 |
| 부유성 | 보통 떠오릅니다 | 보통 싱크대 | 싱크대 | 싱크대 |
| 매끄럽게 하기 | 일반적으로 필요하지 않습니다. | 필수 아님 | 필수 아님 | 정기적인 윤활이 필요할 수 있습니다. |
| 종료 | 부드러운 또는 보호된 아이 스플라이스 | 아이 스플라이스 | 아이 스플라이스 | 전선 종단 처리 필요 |
| 일반적인 계류 역할 | 고강도 메인 라인 | 계류용 꼬리줄 또는 에너지 흡수선 | 일반 계류선 또는 꼬리줄 | 전통적인 주 계류선 |
HMPE 계류 로프
HMPE는 높은 강도, 낮은 무게 및 낮은 신장률이 요구되는 곳에 사용됩니다. 특히 갑판에서의 손쉬운 조작과 높은 강도 대 무게 비율이 중요한 고성능 주 계류선에 적합합니다.
나일론 계류 로프
나일론은 HMPE보다 신축성이 훨씬 뛰어나며 충격 흡수 및 탄성이 중요한 곳에 흔히 사용됩니다. 이러한 이유로 나일론은 HMPE 메인 라인과 함께 계류용 꼬리줄로 자주 사용됩니다.
폴리에스터 계류 로프
폴리에스터는 강도, 내마모성 및 적당한 신축성의 균형을 제공합니다. 나일론과 비교했을 때 일반적으로 신축성과 수분 흡수율이 낮아 다양한 해양 계류 시설에 적합합니다.
강철 와이어 로프
강철 와이어 로프는 높은 강도와 매우 낮은 신축성을 제공하지만, 훨씬 무겁고 부식, 윤활 및 와이어 피로로 인해 더 많은 유지 보수가 필요합니다.
HMPE는 강철 와이어 로프를 효과적으로 대체할 수 있지만, 로프 종류를 변경하기 전에 전체 계류 장치를 점검해야 합니다. 윈치 설정, 쐐기, 페어리드, 꼬리 부분 구성 및 필요한 로프 강도를 모두 검토한 후 최종 계류 로프를 선택해야 합니다.
적합한 HMPE 계류 로프를 선택하는 방법은 무엇일까요?
적합한 HMPE 계류 로프를 선택하는 첫 단계는 선박의 계류 요구 사항을 파악하는 것입니다.
SDMBL
선박 설계 최소 파괴 하중은 로트 선택의 중요한 출발점입니다.
필수 LDBF
완성된 HMPE 계류선은 요구되는 선로 설계 파괴력을 충족해야 합니다.
로프 길이
해상에서 흔히 사용되는 길이는 150m와 220m입니다. 그 외 길이는 주문 제작이 가능합니다.

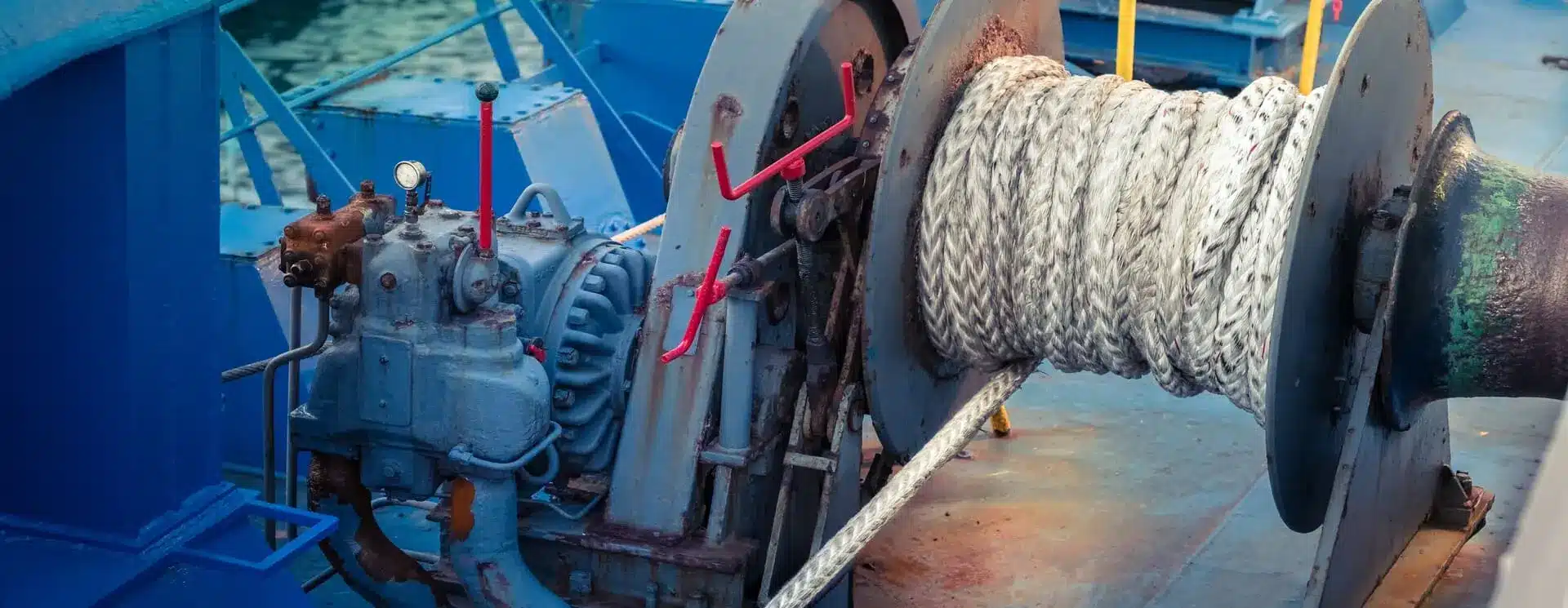

윈치 배치
드럼 직경, 저장 용량, 브레이크 설정 및 라인 구성을 고려해야 합니다.
바퀴 고임목 및 페어리드
개구부 크기, 표면 상태, 형상 및 굽힘 반경은 마모 및 로프 수명에 영향을 미칠 수 있습니다.
D/d 비율
해당되는 경우, 과도한 국부 응력을 방지하기 위해 로프 직경과 굽힘면적의 비율을 고려해야 합니다.
계류 꼬리
HMPE는 신축성이 비교적 낮기 때문에 추가적인 탄성이 필요한 경우 나일론 꼬리를 사용할 수 있습니다.
인증
DNV, ABS, LR, BV, RINA, CCS 또는 기타 제3자 인증이 필요한 경우 생산 전에 알려주시기 바랍니다.
HMPE 계류 시스템 전체 세트
나일론 꼬리가 달린 HMPE 계류선
HMPE와 나일론은 계류 시스템 내에서 서로 다른 기능을 수행합니다.
HMPE 메인 라인
고강도
저중량
낮은 신장률(3~5%)
손쉬운 사용
더 높은 신장률(20-25%)
에너지 흡수
동적 부하 관리
듀라코딕스 공급:
HMPE 메인 라인 + 나일론 계류 꼬리 + 아이 스플라이스 + 마모 방지
계류용 꼬리 부분의 강도와 구조는 선박의 SDMBL(선박 최대 적재 용량) 및 프로젝트 요구 사항에 맞춰야 합니다.
UHMWPE 계류 로프의 마모 방지
마모는 해상 계류 로프의 수명에 영향을 미치는 주요 요인 중 하나입니다.
일반적인 마모 부위는 다음과 같습니다.
- 초크
- 페어리드
- 볼라드
- 윈치 드럼
- 아이 스플라이스
- 강철 접촉점
이용 가능한 보호 옵션은 다음과 같습니다.
고정형 마찰 방지 슬리브
접촉 빈도가 높은 것으로 알려진 구역에 한합니다.
탈착식 마찰 방지 가드
점검 및 교체가 더 쉬워집니다.
강화된 눈 보호 장치
하드웨어와 접촉하는 접합 부위를 보호합니다.
보호 재킷
엮은 형태의 외부 커버는 까다로운 환경에서 하중을 견디는 HMPE 코어를 보호할 수 있습니다.
아이 스플라이스 및 종단
듀라코딕스 HMPE 계류 로프는 완제품 형태로 공급 가능합니다. 눈높이 계류선.
이용 가능한 옵션은 다음과 같습니다.
소프트 아이 스플라이스
보호된 눈 접합부
맞춤형 눈 길이
마찰 방지 기능 강화
고정 슬리브
탈착식 슬리브
사용자 지정 연결 구성
아이(Eye) 치수는 볼라드, 샤클 및 기존 선박 배치에 따라 제작할 수 있습니다.
중요 취급 참고 사항
- 사용 중인 합성 소재 계류 로프는 적절한 종단 처리를 대신하여 매듭을 지어서는 안 됩니다.
- 매듭은 심한 부분적인 굽힘을 유발하고 로프의 유효 강도를 감소시킬 수 있습니다.
- 전문가용 연결 부품과 적절한 정격 하드웨어를 사용해야 합니다.
OCIMF MEG4 계류 응용 프로그램
OCIMF MEG4 요구사항이 적용되는 유조선 및 기타 선박 계류 시스템의 경우, 로프는 전체 선박 계류 시스템의 일부로 선택되어야 합니다.
중요 정보는 다음과 같습니다.
- SDMBL
- 필수 LDBF
- 본선 건설
- 계류 꼬리
- 선 길이
- 눈 모양
- 검사 요건
- 인증 요건
귀하의 선박이 MEG4 요건을 충족하는 경우, 기존 로프 인증서 또는 선박 계류 사양서를 보내주십시오.
듀라코딕스는 이를 바탕으로 적절한 HMPE 계류선을 추천할 수 있습니다.
맞춤 제작 및 OEM 옵션
맞춤형 직경 및 강도
전선의 직경만 고려하지 말고 필요한 강도를 기준으로 선택하십시오.
사용자 정의 길이
일반적인 해상용 선박 길이는 다음과 같습니다.
150미터
220미터
기타 프로젝트별 기간
로프 구조
이용 가능한 옵션은 다음과 같습니다.
- 8가닥 HMPE 로프
- 12가닥 HMPE 로프
- 이중 꼬임 HMPE 라인
- 재킷형 HMPE 라인
눈 크기
눈의 크기는 기존 선박 장비에 맞춰 조정할 수 있습니다.
마찰 보호
고정식 또는 탈착식 보호 장치는 실제 바퀴 고임목 및 페어리드 위치에 따라 배치할 수 있습니다.
색상 및 식별
맞춤형 색상, 라벨링, 일련번호 식별 및 차량 식별이 가능합니다.
OEM 및 자체 브랜드
유통업체 및 해양 장비 공급업체를 위한 맞춤형 포장, 라벨 및 브랜딩 서비스를 제공합니다.
해지 및 맞춤 설정
Duracordix는 다음과 같은 해지 서비스를 제공합니다:
부드러운 눈
강화된 소프트 아이
골무 눈
튼튼한 골무
보호 슬리브가 있는 접합된 눈
맞춤형 눈 길이
하드웨어 통합 종단
이음매 디자인은 완성된 로프의 최종 강도에 상당한 영향을 미칠 수 있습니다.
특수 용도에 사용되는 로프의 경우, 파단 강도는 단순히 섬유의 공칭 강도에만 의존하는 것이 아니라 완성된 로프의 형태를 기준으로 확인해야 합니다. 듀라코딕스는 모든 로트별로 정기적으로 로프 파단 강도를 측정하여 모든 고강도 합성 로프가 기준을 충족하도록 보장합니다.
듀라코드 HMPE 계류 로프를 선택해야 하는 이유는 무엇일까요?
공학 기반 선정
당사는 단순히 직경만으로 로프를 추천하는 대신, 귀사의 선박 SDMBL, 필요한 LDBF 또는 기존 로프 사양을 기준으로 작업합니다.
완벽한 계류 솔루션
DURACORDIX는 다음을 공급할 수 있습니다:
HMPE 주 계류선
나일론 계류 꼬리
마찰 보호
HMPE 계류 펜던트
SPM 계류용 밧줄
부드러운 족쇄
낙상 방지 장치
테스트 및 문서화
시험, 검사 및 인증은 합의된 프로젝트 요구 사항에 따라 진행될 수 있습니다.
맞춤형 제조
섬유 등급, 직경, 길이, 구조, 눈 크기, 보호 기능, 색상, 식별 및 포장 모두 맞춤 제작이 가능합니다.
문의 보내기
- 우리는 귀하의 개인정보 보호 권리를 존중하며 고객의 개인정보 보호에 최선을 다하고 있습니다.
hmpe 계류 로프 FAQ
올바른 HMPE 계류 로프 직경을 어떻게 선택해야 하나요?
적절한 로프 직경은 선박 설계 최소 파괴 하중(SDMBL), 요구되는 라인 설계 파괴력(LDBF) 및 계류 방식에 따라 달라집니다. Duracordix는 12mm에서 96mm 이상까지, 그리고 공칭 파괴 강도가 121kN에서 4,463kN에 이르는 HMPE 계류 로프를 제공합니다. 최종 선택은 검증된 로프 성능과 선박 요구 사항을 기반으로 해야 합니다.
HMPE 계류 로프는 물에 뜨나요?
네. HMPE 섬유는 물보다 밀도가 낮아(0.97) HMPE 로프는 자연적인 부력을 가지고 있습니다. 하지만 완성된 로프의 부력은 구조, 보호 재킷 및 추가 구성 요소에 따라 달라질 수 있습니다.
MBL, SDMBL, LDBF의 차이점은 무엇인가요?
MBL(최소 파괴 하중)은 계류 로프의 최소 파괴 강도 등급을 의미합니다. SDMBL(선박 설계 최소 파괴 하중)은 선박 계류 시스템의 기준 강도입니다. LDBF(계류 로프 설계 파괴력)는 계류 로프 제조업체에서 새 계류 로프와 접합된 계류 로프에 대해 부여한 정격 파괴력입니다. OCIMF MEG4 규정에 따라 권장되는 LDBF는 선박 SDMBL의 100~105%입니다.
특정 산업 프로젝트에 맞춰 로프 직경과 부속품을 맞춤 제작할 수 있나요?
물론입니다. 듀라코딕스는 고객 맞춤형 로프 직경, 길이 및 마감 처리를 제공합니다. 소프트 아이, 스테인리스 스틸 썸블 또는 후크 중에서 선택하실 수 있습니다. 당사의 전문적인 접합 기술을 통해 연결 부위가 로프의 최대 파단 강도를 유지하여 시스템에 완벽하게 통합될 수 있도록 보장합니다.
HMPE 계류 로프 선택에 도움이 필요하신가요?
보내주세요:
SDMBL + LDBF + 길이 + 수량 + 눈 크기 + 인증 요구 사항
Duracordix는 귀하의 선박에 적합한 HMPE 계류선을 추천해 드릴 것입니다.
